Durcheinander#

1. Öffne Tinkercad und erstelle einen neuen 3D-Entwurf.

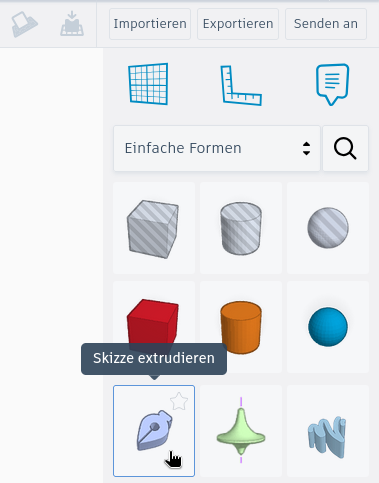

2. Erstelle eine neue Skizze, indem du die Füllfeder aus der Liste der Formen auf der rechten Seite auswählst.



3. Es öffnet sich automatisch eine neue Ansicht. Klicke oben in der Mitte auf Funktionen in der Skizze und schaue dir die Videos zu den einzelnen Werkzeugen an.

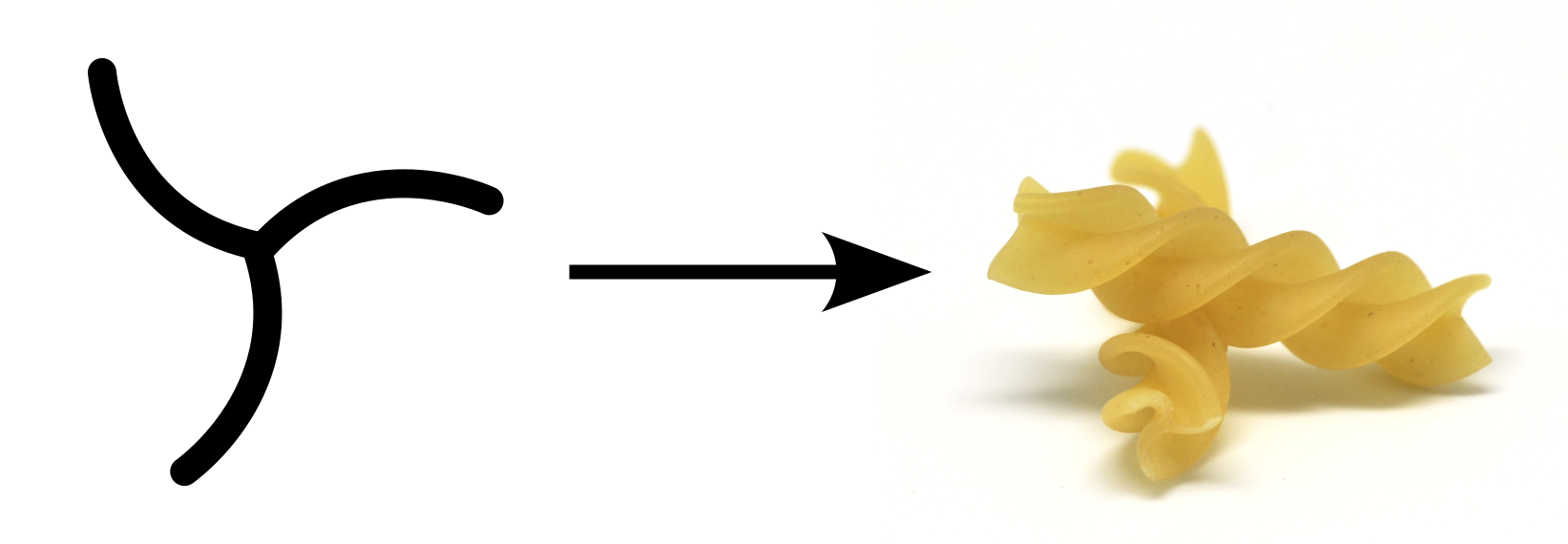

4. Der Querschnitt der Schraube soll wie im folgenden Bild aussehen. Du kannst aber auch andere Formen ausprobieren! Vielleicht soll deine Schraube wie eine Spirelli aussehen?



5. Beim Öffnen einer Skizze ist am linken Rand das Werkzeug zum Zeichnen von geraden Linien aktiv (siehe Bild).

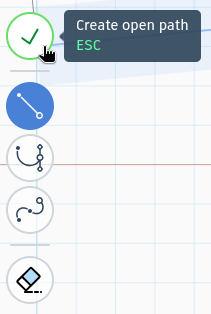

   1. Zeichne einige Linien um zu lernen, wie es funktioniert. Zum Fertigstellen einer Linie, klicke auf den grünen Haken am linken Rand (siehe Bild) oder drücke die Escape-Taste (Esc).



   2. Wähle danach das zweite Werkzeug zum Zeichnen von Bézierkurven. Hier musst du beim Klicken die Maustaste gedrückt halten, damit Kurven entstehen.

   3. Teste nun das dritte Werkzeug zum Zeichnen glatter Kurven.

   4. Nachdem du alles ausprobiert hast, lösche alle Linien.

6. Wähle das Werkzeug zum Zeichnen gerader Linien und erstelle eine horizontale Linie mit einer Länge von 14 mm.

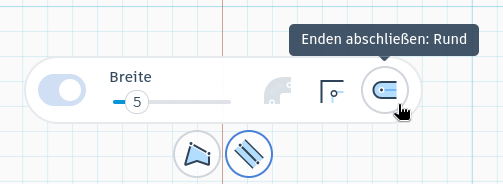

7. Wähle die Linie per Mausklick aus und klicke unten in der Mitte aus Strickeinstellungen.



8. Setze die Breite auf 5 und aktiviere Enden abschließen: Rund. Das ist so, als würdest du die Linie mit einem runden Filzstift mit einem Durchmesser von 5 mm nachzeichnen.

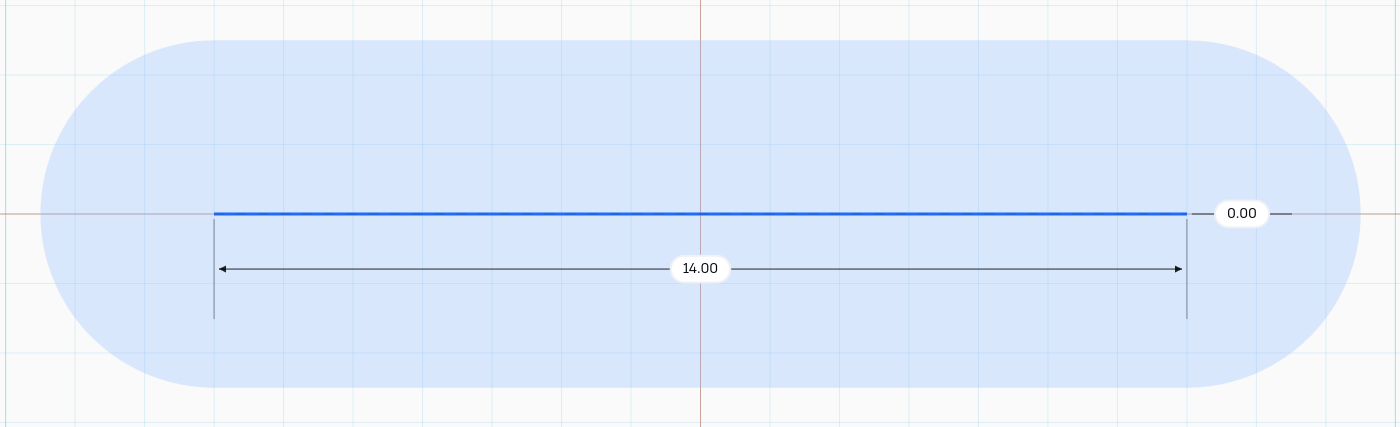

9. Damit sollte die erste Linie wie im folgenden Bild aussehen:

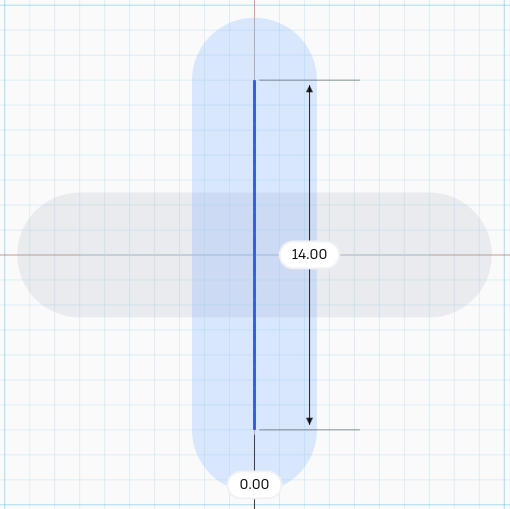

10. Erzeuge auf dieselbe Weise eine zweite Linie, die senkrecht durch die Mitte der erste Linie verläuft. Die Einstellungen sollen identisch zur ersten Linie sein.



11. Damit ist die Skizze fertig! Klicke oben rechts auf Skizze fertigstellen. Die Skizze wird nun automatisch in die Höhe gezogen (extrudiert), so dass ein 3D-Objekt entsteht.

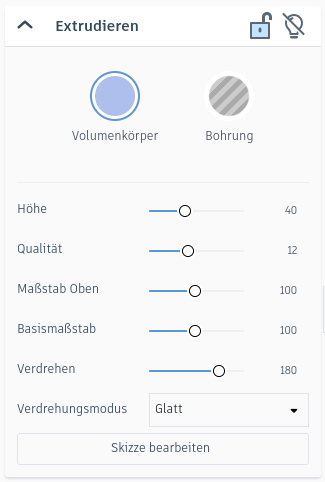

12. Führe die folgenden Schritte im Formular mit den Einstellungen für das Extrudieren aus:

    1. Setze die Höhe auf 40.

    2. Setze Verdrehen auf 180. Dadurch wird die Skizze während des Extrudierens um eine halbe Umdrehung (180°) gedreht.

    3. Wähle als Verdrehungsmodus die Option Glatt.

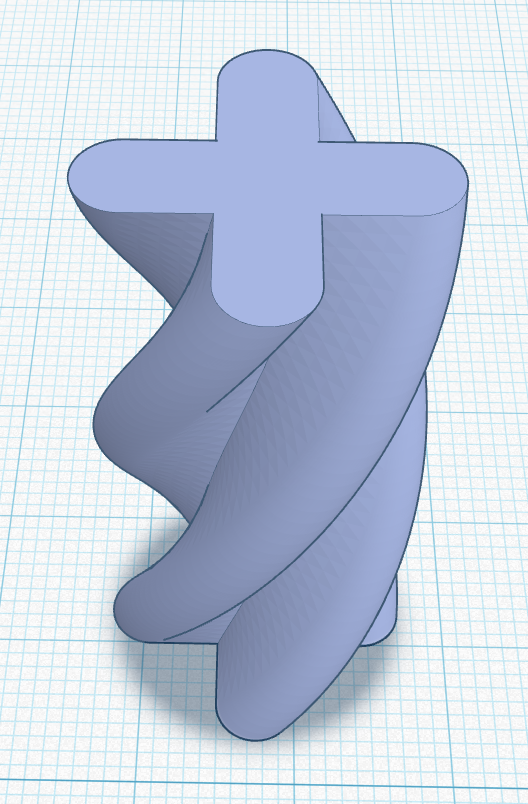

13. Damit ist der Grundkörper für die Schraube fertig. Das Ergebnis sollte wie im folgenden Bild aussehen:



1. Dupliziere die eben erstellte Schraube.

2. Per Doppelklick auf die Kopie öffnet sich wieder die zugehörige Skizze.

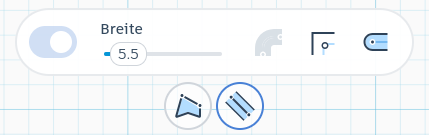

3. Ändere die Breite beider Striche auf 5.5. Dadurch wird das Loch in der Mutter später etwas größer als die Schraube und beides gleitet leicht durcheinander.



4. Damit ist die Skizze für das Loch im äußeren Teil schon fertig! Klicke wieder oben rechts auf Skizze fertigstellen.

5. Setze die Form auf Bohrung.

Anpassen der äußeren Form#

Nun sind die Schraube und das zu ihr passende Loch (Gewinde) fertig. Im nächsten Schritt können wir die äußere Form festlegen. In dieser Anleitung verwenden wir einen sogenannten Paraboloid, du kannst aber auch andere Formen verwenden, wie z. B. Quader oder Zylinder.

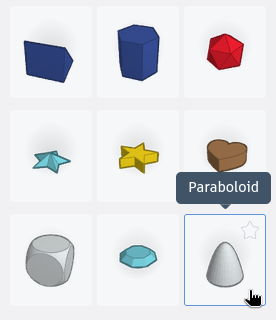

1. Erzeuge einen Paraboloid.



2. Setze seine Breite und Länge auf 25 mm und seine Höhe auf 40 mm.

3. Dupliziere den Paraboloid. Wir benötigen ihn einmal für das äußere und einmal für das innere Teil.

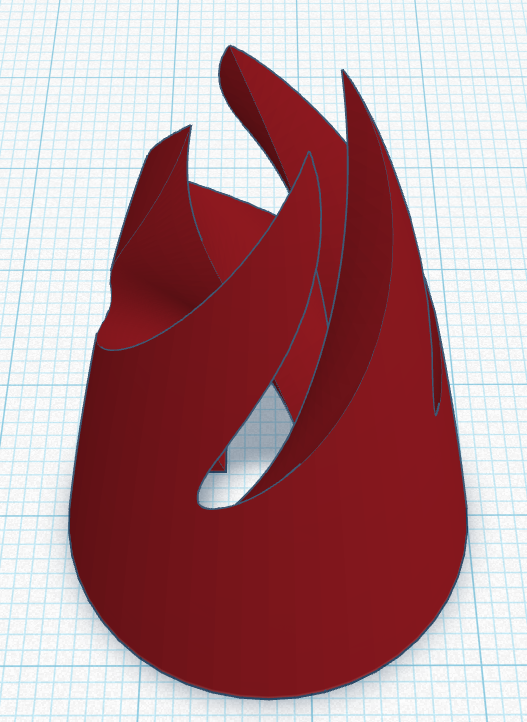

4. Zentriere die eben erstellte Bohrung im Paraboloid und vereinige beides. Das Ergebnis sollte wie im folgenden Bild aussehen:



5. Nun muss noch das innere Teil, also die Schraube, angepasst werden.

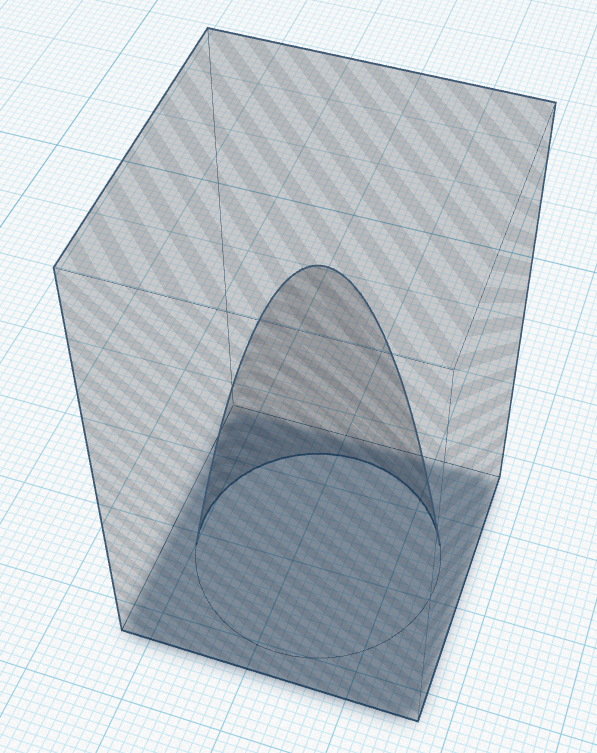

6. Erzeuge einen Quader mit einer Breite und Länge von 30 mm und einer Höhe von 50 mm.

7. Setze den verbleibenden Paraboloiden auf Bohrung.

8. Zentriere den Paraboloiden im Quader und vereinige beides.

9. Setze das resultierende Objekt auf Bohrung.

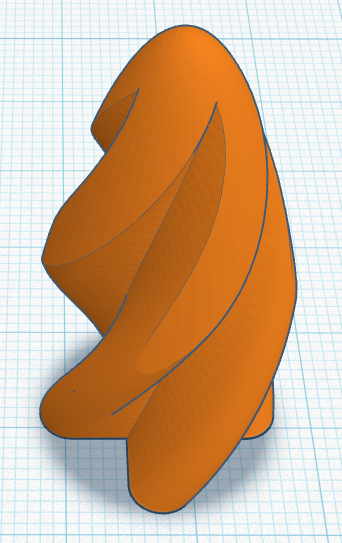

10. Zentriere die Schraube in dieser Bohrung und vereinige beides. Das Ergebnis sollte wie folgt aussehen:

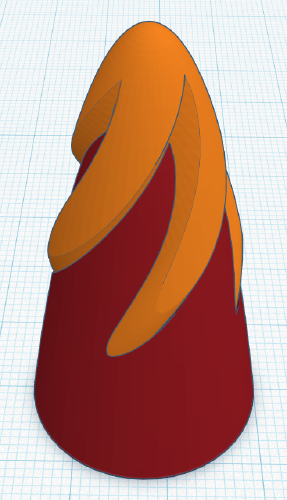

Herzlichen Glückwunsch, damit hast du es geschafft dein eigenes Durcheinander zu konstruieren!
