Einkaufswagen-Chip #

Start Inkscape, indem du die Windows-Taste drückst und „Inkscape“ eingibst. Das Programm sollte dann links angezeigt werden, sodass du es per Enter-Taste starten kannst.

Aktiviere das Raster über den Menüpunkt Ansicht → Seitengitter.

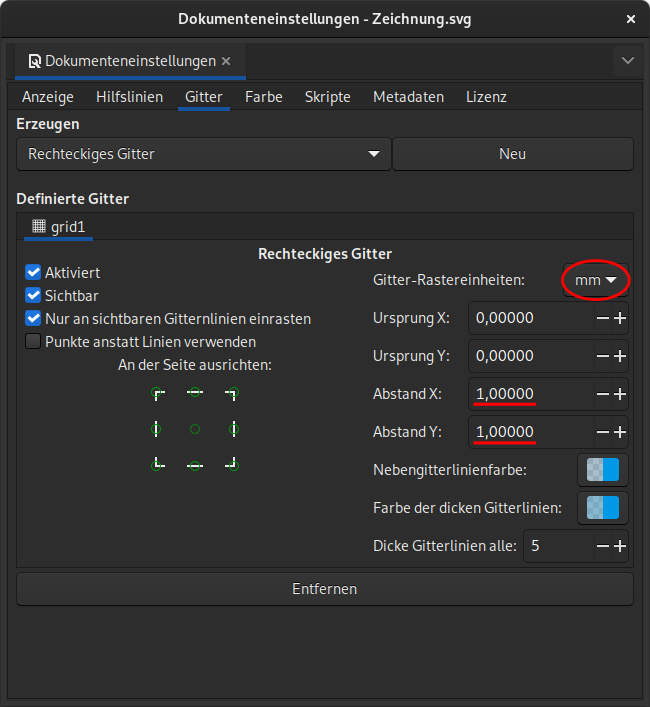

Wähle den Menüpunkt Datei → Dokumenteinstellungen… und prüfe, ob das Raster richtig eingestellt ist. Die Rasterlinien sollen in X- und Y-Richtung einen Abstand von 1 mm haben, so wie im folgenden Bild:

Wir wollen zuerst den großen Kreis erstellen. Aktiviere das Ellipsenwerkzeug in der linken Werkzeugleiste:

Um einen Kreis um einen bestimmten Punkt zu erstellen, halte die Strg-Taste und die Umschalt-Taste gleichzeitig gedrückt, klicke mit der linken Maustaste auf einen Gitterpunkt und ziehe mit gedrückter Maustaste einen Kreis auf:

Wähle den Kreis aus, indem du ihn mit der linken Maustaste anklickst.

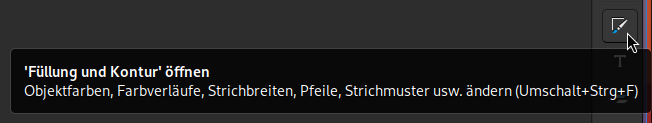

Klicke in der Symbolleiste am rechten Rand auf den Knopf ‘Füllung und Kontur’ öffnen:

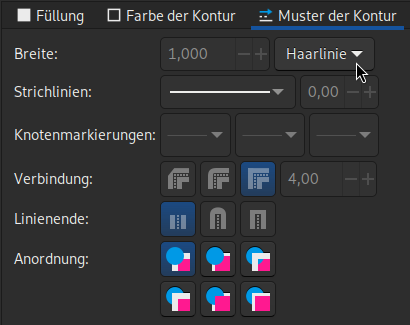

Wähle auf dem Reiter Muster der Kontur als Linienbreite Haarlinie aus:

Auf dem Reiter Füllung kannst du die Füllfarbe festlegen. Sie sollte nicht zu dunkel sein, damit die Rasterlinien noch erkennbar sind.

Der Kreis soll genauso groß wie eine 1-Euro-Münze sein. Wähle ihn dazu mit der linken Maustaste aus und setze seine Breite (B) und Höhe (H) in der oberen Symbolleiste auf 23,25 mm:

Falls die beiden Felder nicht angezeigt werden, musst du das Inkscape-Fenster verbreitern.

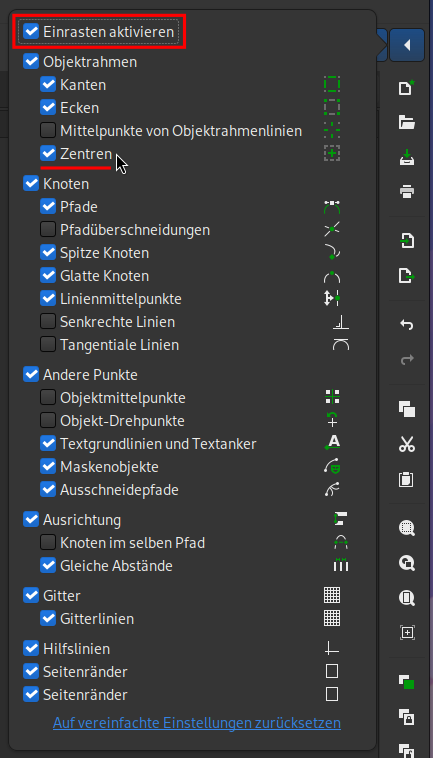

Damit wir den Kreis leichter ausrichten können, aktivieren wir das automatische Einrasten des Mittelpunkts. Klicke dazu in der Symbolleiste am rechten Rand ganz oben auf den Pfeil, klicke dann auf Fortgeschritten und aktiviere das Einrasten und den Punkt Zentren:

Verschiebe den Kreis so, dass sein Mittelpunkt auf einem Rasterpunkt liegt.

Erzeuge auf die gleiche Weise einen zweiten Kreis mit einem Durchmesser von 10 mm. Verschiebe ihn so, dass die rechte obere Ecke seines Rahmens auf dem Mittelpunkt des großen Kreises liegt. Verschiebe ihn danach um 5 mm nach links, so wie im folgenden Bild:

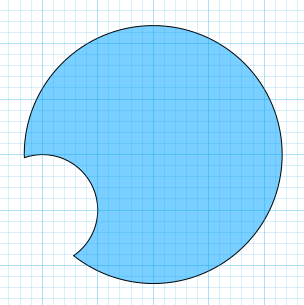

Markiere beide Kreise und wähle im Hauptmenü den Punkt Pfad → Differenz:

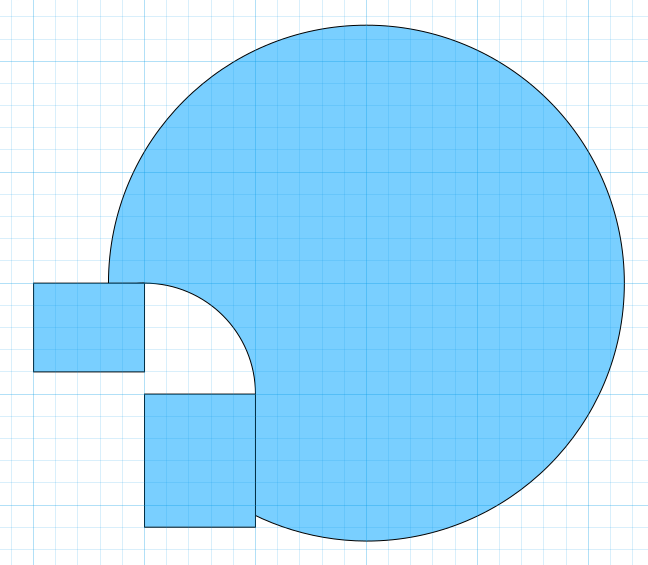

Füge zwei Rechtecke hinzu um die beiden Spitzen zu begradigen:

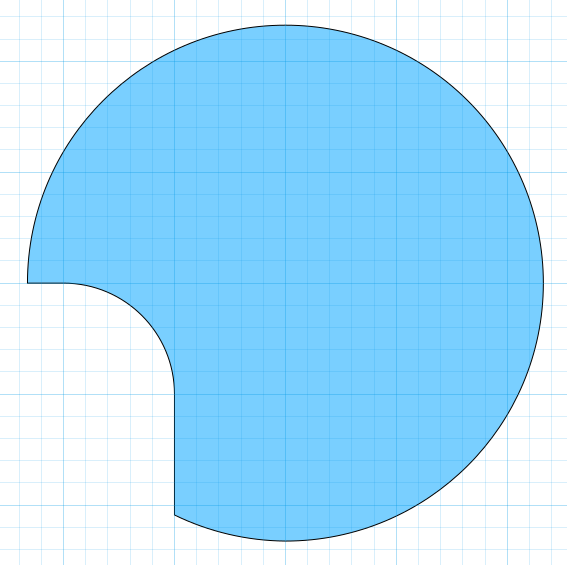

Ziehe nacheinander die beiden Rechtecke vom großen Kreis ab:

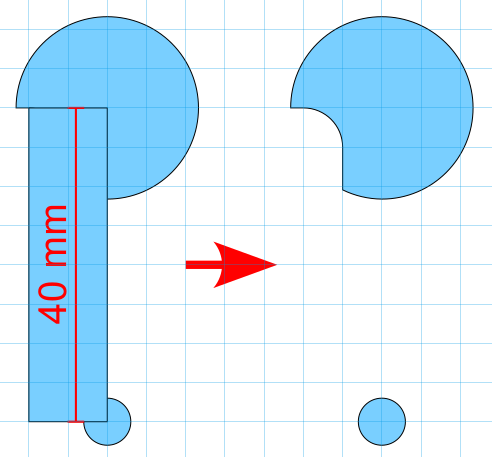

Erzeuge einen Kreis mit einem Durchmesser von 6 mm. Daraus wird später das Loch, um den Anhänger am Schlüssel zu befestigen. Platziere ihn so, dass sein Mittelpunkt genau 40 mm unter dem Mittelpunkt des großen Kreises liegt. Um diesen Punkt einfacher zu finden, kannst du zuerst ein Rechteck mit einer Höhe von 40 mm erzeugen:

Die bisherigen Schritte hätten wir auch problemlos in Tinkercad durchführen können. Das tolle an Inkscape ist, dass wir nun auch echte Kurven erzeugen können.

Wähle in der linken Symbolleiste das Zeichenwerkzeug aus:

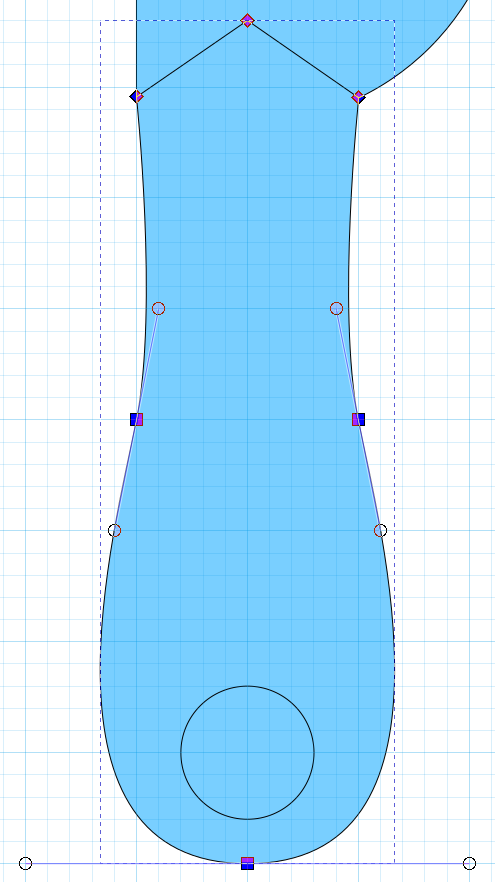

Zeichne den Umriss des Griffs, z. B. so wie im folgenden Bild.

Wenn du nacheinander an verschiedenen Stellen mit der linken Maustaste klickst, entsteht ein Pfad mit Ecken, so wie bei den obersten drei Knoten im Bild.

Wenn du stattdessen mit der linken Maustaste klickst, sie gedrückt hältst und dann die Maus bewegst, entstehen Knoten mit geglätteten Übergängen, so wie im unteren Teil des Bildes. Über das Verschieben der kreisförmigen Anfasser kannst du die Stärke der Rundung einstellen.

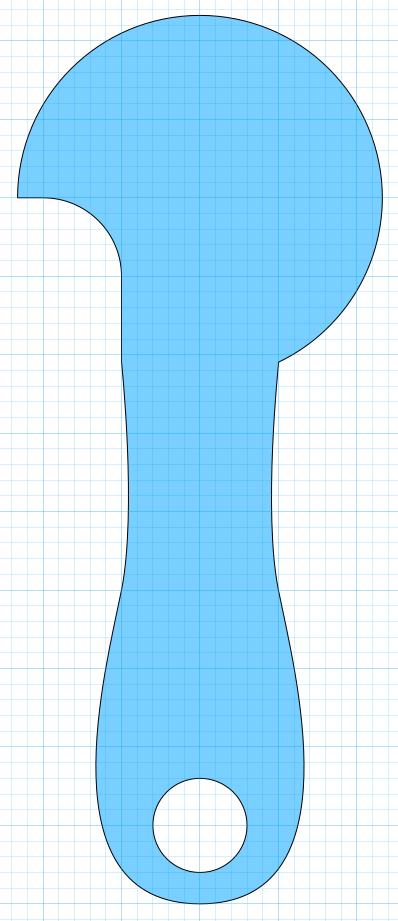

Verbinde den großen Kreis mit dem Griff indem du beides auswählst und den Menüpunkt Pfad → Vereinigung auswählst. Ziehe das untere Loch ab. Das Ergebnis sollte so aussehen:

Speichere die Grafik in einer SVG-Datei. Wähle dazu den Menüpunkt Datei → Speichern.

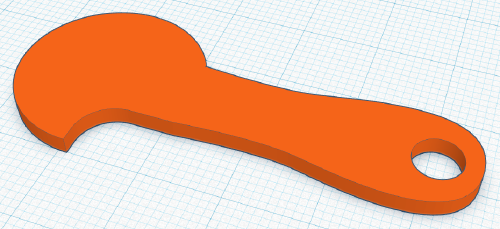

Importiere diese Datei in einem neuen 3D-Entwurf in Tinkercad.

Gib als Höhe einen Wert von 2.2 (mit Dezimalpunkt) an. Dadurch wird der Schlüsselanhänger etwas dünner als eine 1-Euro-Münze.

Du kannst noch eigene Verbesserungen vornehmen, z. B. eine Beschriftung.
